22 Tausend Backsteine pro Stunde

Eine Komplettlösung rund um die Sicherheits- SPS Pluto von Jokab Safety sorgt seit kurzem beim Ziegel- und Backsteinhersteller IBL im italienischen Cotignola in der Provinz Ravenna für die höchste Sicherheitsstufe und hohe Produktivität. Die dezentrale Verteilung der Sicherheits-E/A mit unabhängigen Logikmastern für jeden der insgesamt 20 Bereiche ermöglicht es, alle sicherheitsrelevanten Informationen eines jeden Teilnehmers allen zur Verfügung zu stellen und für jede Sicherheitsfunktion eine punktgenaue Diagnose zu liefern. Dabei nutzt man Sicherheitssignale von Lichtvorhängen, Einweg-Lichtschranken, Seilzugschaltern, Not- Aus-Tastern und Türüberwachungssensoren.

Die Firmengeschichte von IBL S.p.A. begann im Jahr 1963 mit der Gründung des Betriebs von Bentivoglio in der Provinz Bologna und der Herstellung extrudierter Vormauerziegel. Das Unternehmen wurde nach und nach erweitert und übernahm dabei die alte Ziegelbrennerei von Cotignola (RA). Nach über drei Jahrzehnten erfolgreicher Aktivitäten wurde IBL 1996 von der Dafin S.p.A. übernommen, einer Holdinggesellschaft im Besitz der Familie D‘Agostino. Die Fabrik von Cotignola wurde 1998 vollständig umstrukturiert, um mit der Weichpasten- Technologie Backsteine im Dünn- und Normalformat herzustellen. Die neue Fertigungslinie dürfte wohl die Größte in Italien sein, mit technologisch hochentwickelten Anlagen, die von einem ultramodernen Computersystem gesteuert werden.
Nach den letzten Eingriffen entstand in Cotignola ein Musterbetrieb für technologischen Fortschritt hinsichtlich Projektierung, Maschinenbau, Automation und Sicherheit. Die Abmessungen der Fertigungslinie sorgen für hohe Produktionskapazitäten von über 22 Tausend Backsteinen pro Stunde. Der Betrieb hat sich auf die Produktion der berühmten dünnformatigen Backsteine „Terre di Romagna“ spezialisiert.

Erfahrene Partnerfirmen
tliche Produktionsanlagen bei IBL in Cotignola wurden von erfahrenen Spezialfirmen geplant und realisiert. Die Planung übernahm die Firma Brick Automation aus Busseto (PR), Provinz Parma, den Maschinenbauteil die Firma Camec aus Pilastrello di Marano (PR) und den elektrischen Teil die Firma Elettromeccanica GB aus Palidano di Gonzaga (MN), Provinz Mantova. Die Gesamtleitung hatte der Sicherheits-Verantwortliche von IBL, Gabriele Galassi, in Zusammenarbeit mit der Firma Azzolini Srl aus Collecchio (PR), einem langjährigen Partner von Jokab Safety, der über sehr viel Erfahrung in der praktischen Anwendung der von Jokab Safety angebotenen innovativen Sicherheitskonzepte verfügt.

Die Sicherheit

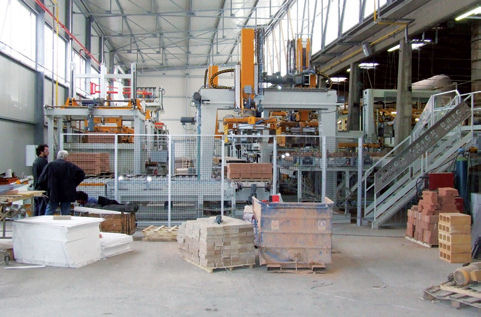

Die Wahl für die Steuerung und Überwachung der Sicherheit der gesamten Anlage fiel dank der äußerst umfassenden und vielseitigen Produktpalette sowie der hohen Kompetenz der Mitarbeiter in Maschinensicherheit auf Jokab Safety. Dieses schwedische Unternehmen feierte letztes Jahr sein 20-jähriges Bestehen und bietet einfache, anwendungsoptimierte Komplettlösungen. Bei dieser Art von Anlagen sind die zum Schutz der Mitarbeiter zu überwachenden Funktionen und Gefahrensituationen besonders vielfältig. Die Absicherung der Gefahrenbereiche wie Förderbänder, Palettierbereiche, Lade- und Entladebereich und Waschbereich muss mittels physischer Schutzvorrichtungen rundum erfolgen. Der Zugang zu einigen Anlagenund Arbeitsbereichen, an denen das Bedienpersonal gezwungen ist einzugreifen, muss durch Türverriegelungen und Lichtschranken sowie Not-Aus-Taster geschützt sein. Zur Umsetzung dieser Sicherheitsfunkti onen wählte man die Komplettlösung von Jokab Safety. Dazu gehören die leicht und schnell installierbaren Schutzzäune Quick-Guard mit patentierten Montageteilen, die Sicherheits-Lichtvorhänge Focus und -Lichtschranken Spot, Seilzugschalter, Not-Aus-Taster für den lokalen Bereich oder die Anlage, sowie Türüberwachungssensoren Eden. Die natürliche Wahl für die Steuerung all dieser Sicherheits-Funktionalitäten in einer so großen Anlage mit komplizierten Logikschaltungen für die Überwachung der Eingriffe fiel auf ein dezentrales Netz von Sicherheits-SPSen Pluto, die über einen CAN-Sicherheitsbus mit firmeneigenem Protokoll miteinander verbunden sind.

Vorteile für den Anwender
Die Vorteile dieser Lösung sind mannigfaltig. Der wichtigste ist die Optimierung der dezentralen Verteilung der Sicherheits-E/A mit unabhängigen Logikmastern für jeden der insgesamt 20 Bereiche. Diese sind nämlich in der Lage, alle sicherheitsrelevanten Informationen eines jeden Teilnehmers allen zur Verfügung zu stellen und für jede Sicherheitsfunktion eine punktgenaue Diagnose zu liefern. Die Diagnose erfolgt sowohl sichtbar über die LEDs „Funktionaler Eingriff“ oder „Schaden“ als auch über Hardware mit einem Profibus-Gateway, das Informationen über die Sicherheitsfunktionalitäten zwischen Pluto und klassischen SPSen sowie Bediengeräten und/oder Fabrik-Leitsystemen austauschen kann. Besonders wichtig ist dabei die Einhaltung des höchsten Sicherheitsniveaus der Anlage für jede der verwendeten Sicherheitsfunktionen, nämlich der Kategorie 4 gemäß EN 954-1, PL e gemäß EN ISO 13849-1 und SIL 3 gemäß EN IEC 62061. Ausführliche Unterlagen über die Sicherheitsprodukte von Jokab Safety mit zahlreichen Schaltungsbeispielen erhalten Sie kostenlos über die Kennziffer.
