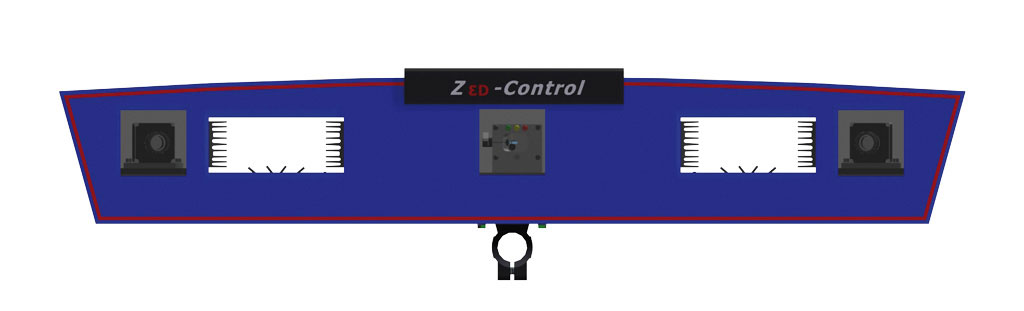

3D-Mess- und Projektionssystem

Z-Laser Optoelektronik stellt ein 3D-Mess- und Projektionssystem für die Erfassung und Vermessung von 3D-Objekten vor. Das Besondere am Z3D-Control ist die Kombination eines Laserprojektors mit einem Stereo-Kamerasystem in einem Gerät. Durch den integrierten Laserprojektor kann auf das zuvor vermessene Objekt anschließend auch projiziert werden. Die kameragestützte Lageerkennung des Objektes im Raum ermöglicht die Markierung hochgenauer Montagepositionen. Desweiteren können Unterschiede zum CAD-Modell nach dem Soll-Ist-Vergleich direkt auf dem Objekt visualisiert werden. Die Basis ist eine leistungsfähige und leicht zu bedienende Bildverarbeitungssoftware, die als offene Plattform ausgelegt wurde. Das industrietaugliche System benötigt keine Marker auf dem Objekt, da die Beleuchtung des Objektes durch den Laserprojektor erfolgt. Somit können auch wenig strukturierte Objekte und nicht kooperative Oberflächen leicht erfasst werden. Gegenüber Streulicht und Reflexionen zeigt sich das System resistent. Die Genauigkeit des Systems wird unter optimalen Bedingungen mit bis zu einem 1/10.000tel des spezifizierten Messvolumens angegeben, z.B. bei 2m³ bis 0,2 mm, typischerweise werden 0.5 - 2mm erreicht. Parameter regulärer Körper können mit deutlich höherer Genauigkeit bestimmt werden. Die Aufnahmezeit pro Profil liegt im Bereich von 10-60ms, die Komplettabtastung einer Fläche von 1m² mit einem Linienabstand von 1mm benötigt beispielsweise 10 - 60sec. Anhand von Objektwissen können adaptive Aufnahmestrategien zu deutlich verringerter Aufnahmezeit führen.
