Biegepressen erreichen hohe Sicherheitskategorie

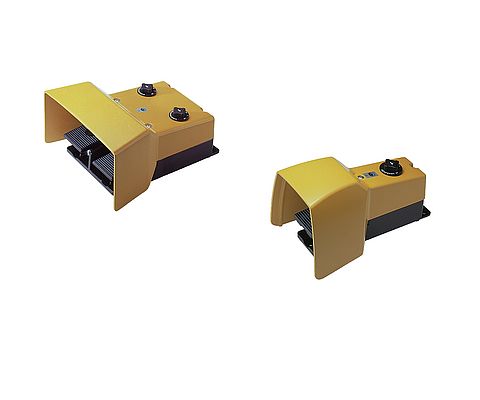

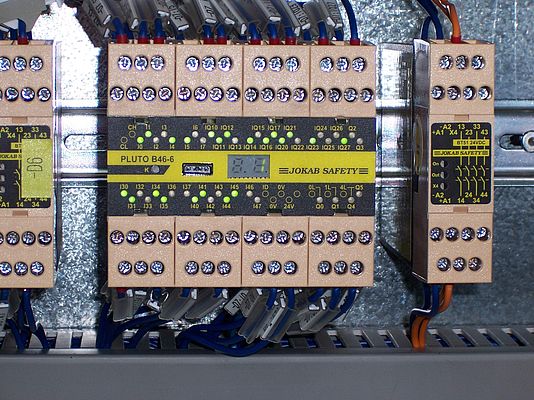

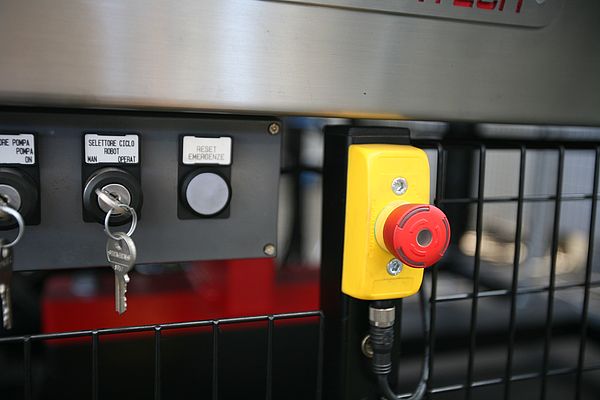

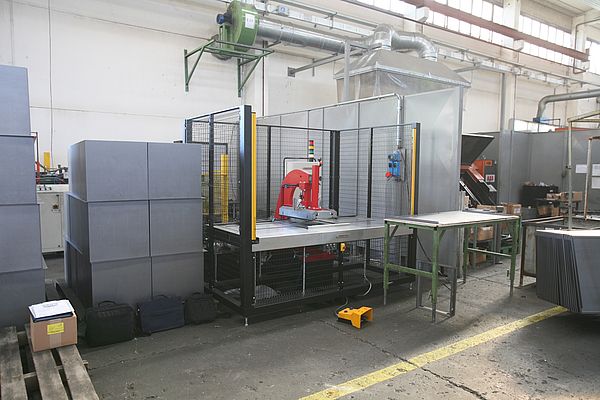

Die Firma Powertech verfügt über ein großes Know-how auf dem Gebiet der Biegepressen. Die Kompetenz des Unternehmens entstand aus der Erfahrung, die es in zwei Jahrzehnten durch die Zusammenarbeit mit führenden Betrieben auf dem Gebiet der Blechbearbeitungsmaschinen, der industriellen Automation und der Automatisierung von Montagestraßen, Lagern und Förderanlagen gewinnen konnte. Ergänzend zur Realisierung von Maschinen und schlüsselfertigen Anlagen bietet Powertech auch Beratungsdienstleistungen für die Planung und Durchführung von Automatisierungsvorhaben bei Produktionsprozessen und Industrieautomation an. Die von Powertech entwickelte Biegepresse mit zweifacher Bank ist in der Lage, Blech sowohl bei Beschickung von Hand als auch bei automatischer Zuführung zu biegen, und wurde so konzipiert, dass man sie problemlos an Roboterinseln anbinden kann. Diese bereits integrierte Anwendung ist nun auf Wunsch als Option erhältlich.   Steuerung enthält komplette Sicherheits- und Automatisierungslogik Powertech war gezwungen, die Sicherheit der Presse mit Unfallschutzgeräten von hohem technologischen Standard zu überwachen. Daher fanden die Schutz- und Befehlsgeber-Funktionen, die in den Unfallschutz-Lichtschranken, Fußschaltern, Not-Halt-Tastern, Zutritts-Absicherungen sowie in der Überwachung der Pneumatik- und Hydraulikventile enthalten sind, die ideale Anwendung im Zusammenspiel mit der Sicherheits-SPS Pluto S46. Dieses Gerät hat es ermöglicht, die Sicherheit der Presse effizient und flexibel zu steuern. Außerdem war es dank der großen Anzahl der am Gerät vorhandenen E/A möglich, auch die gesamte standardmäßige Automatisierungslogik der kompletten Maschine zu steuern und zu überwachen. Die Sicherheits-SPS erlaubte es, auch die E/A für die Maschinenautomation zu steuern und nicht nur die sicherheitsgerichteten Funktionen. Die Diagnose ist bei den heutigen komplexen Maschinen und Anlagen ebenso wichtig. Dafür benutzte man die in Pluto enthaltene LCD-Anzeige, um die Anwendermeldungen so anzuzeigen, dass man den aktuellen Stand und die Arbeitsphasen der Presse genau erkennen kann. Zudem werden die Sicherheitsfunktionen überwacht.   Sicherheits-SPS bietet viele Zusatzfunktionen Die Sicherheits-SPS Pluto B/S46-6 entspricht der Sicherheitskategorie 4 nach EN 954-1, PL e nach EN ISO 13849-1 und SIL 3 nach EN IEC 62061. Trotz ihrer Breite von nur 90 mm ist sie sehr leistungsstark. Mit der von Jokab Safety implementierten Technologie können an einem einzelnen Eingang 10 Schalter nach höchstem Sicherheitsniveau überwacht werden. Die Sicherheits-SPS hat insgesamt 46 E/A, 6 davon sind unabhängige Sicherheitsausgänge. Außerdem können 16 E/A wahlweise als Ein- oder Ausgänge benutzt werden, und 24 Eingänge sind für Unfallschutzgeräte und sonstige Sensoren bestimmt. Da die Programmierung über die intuitive Pluto Manager Software im Kontaktplan erfolgt, eignet sich das Produkt sowohl zur Sicherheitsüberwachung als auch zur Steuerung kleinerer Maschinen. Eine Bedienstation (Mensch-Maschine-Schnittstelle HMI) lässt sich direkt an die serielle Schnittstelle oder den Sicherheits-CAN-Bus anschließen. Mit einem Gateway lassen sich die Informationen von einem Pluto-Netzwerk an andere Bussysteme, wie Profibus DP, CANopen, DeviceNet und Ethernet, übertragen und somit größere Systeme schaffen. Fußbetätigte Sicherheitsschalter mit drei Schaltstufen Fox von Jokab Safety ist ein Sicherheits-Befehlsgeber, der sich für den Betrieb von Biegemaschinen, Pressen, Walzen oder sonstigen Anlagen eignet, bei denen beide Hände des Bedienenden frei bleiben müssen. Er bietet eine dreistufige Schaltfunktion mit Doppelkontakten, die ein hohes Sicherheitsniveau gewährleistet. Wenn der Bedienende in einer Paniksituation das Pedal bis zum Anschlag durchdrückt, wird der Maschine unverzüglich ein Abschaltbefehl erteilt. Der Schalter wird in dieser Stellung mechanisch verriegelt und muss rückgestellt werden, bevor ein Wiederanlauf erfolgen kann. Der Fußschalter ist in Einzel- oder Doppel-Betätiger-Ausführung lieferbar, d.h. zum rückwärts und vorwärts Steuern. Fox hat eine Schutzhaube aus Aluminium und ist sehr robust. Er entspricht der Schutzart IP 65. Der Fußschalter ist auch in einer Ausführung mit zwei Schaltstufen erhältlich. Not-Halt-Taster für dynamische Sicherheitsschaltung Zeit, Bauraum und hohe Sicherheitskategorie sind heute wichtige Faktoren für viele Maschinen. Daher hat Jokab Safety den Not-Halt-Taster Smile entwickelt. Die Baugröße und die mittigen Löcher für die Befestigung machen den Einbau leicht, vor allem an Aluminiumprofilen, die man heutzutage häufig an Maschinen und Anlagen und zur Schutz-Einzäunung einsetzt. Der Taster hat eine oder zwei M12 Steckverbindungen für den schnellen Einbau. Die Ausgänge sind entweder zwei doppelte Öffnerkontakte oder an einen Tina-Adapter angeschlossen, was den Anschluss mehrerer Not-AUS-Taster an eine dynamische Sicherheitsschaltung nach Kategorie 4 ermöglicht. Der Taster verfügt auch über eine LED-Anzeige: Grün für 'Okay' und Rot für Abschaltung. Berührungslose Sicherheitssensoren der Sicherheitskategorie 4 Das aus dem aktiven Teil Adam und dem als Betätiger wirkenden passiven Teil Eva bestehende Sensorpaar Eden ist ein berührungsloser Sicherheitssensor für den Einsatz an Schutztüren, Schutzhauben, Klappen, Deckeln und Maschinenteilen. Ein kodiertes Signal wird vom Steuergerät Vital oder der Sicherheits-SPS Pluto über Adam an Eva übertragen, die das Signal verändert und wieder zurücksendet. Der Sensor ist nur dann aktiviert, wenn sich Adam und Eva gegenüber stehen. Dabei gewährleistet die große Toleranz für Abstand und Versatz zwischen Adam und Eva eine problemlose Montage. Der Sensor hat einen maximalen Schaltabstand von 15 mm +/- 2 mm und arbeitet wartungs- und verschleißfrei. Bis zu 30 Sensoren können in Reihe geschaltet werden und trotzdem das gleiche Sicherheitsniveau in der Steuerschaltung erreichen. Es ist auch möglich, Unfallschutz-Lichtschranken und Not-Halt-Taster an dieselbe Sicherheitsschaltung anzuschließen. Adam ist mit Kabellängen bis zu 10 m oder mit M12-Stecker erhältlich. Die LED an Adam kann drei verschiedene Zustände anzeigen: Kontakt/kein Kontakt zwischen Adam und Eva sowie Sicherheitszustand. Die Information über den Kontakt zwischen Adam und Eva ist auch über das Anschlusskabel von Adam verfügbar. Schnelles Blinken dient als optische Justagehilfe. Eden ist auch als E-Version für raue Umgebungen und/oder in kodierter C-Ausführung lieferbar. Beratung bei Risiko-Analyse und CE-Zertifizierung Zusätzlich zu der aus Hard- und Software bestehenden Lösung brachte Jokab Safety Italia sein Fachwissen auf dem Gebiet der Sicherheitstechnik mit ein. Diese Dienstleistung sowie spezielle Seminare begleiten den Kunden bei der Umsetzung der Gesamtlösung. Dazu gehören auch die Risiko-Analyse sowie die CE Zertifizierung der Maschine. Autoren: Luca Tripodi, Vertriebsleiter bei Jokab Safety Italia, und Johann Aulila, Geschäftsführer von Jokab Safety Deutschland
