Energiekosten im Griff

Energiekosten haben heutzutage nur eine Tendenz: stetig steigend. Vor allem in der energieintensiven Industrie und in Rechenzentren wird der Stromverbrauch damit zu einem echten Kostentreiber. Energiesparen ohne intelligente Messtechnik funktioniert jedoch nicht.  Gleichermaßen kosteneffiziente wie einfache Techniken zur Erfassung des Stromverbrauchs sind bislang allerdings rar. Bislang...   Die Potenziale für mehr Energieeffizienz lassen sich nur durch dedizierte Analysen ermitteln, um im Hinblick auf steigende Energiekosten die richtigen Entscheidungen für die Zukunft zu treffen. Die Erfassung und Visualisierung von Energiedaten unter Verwendung bisher üblicher Technik ist aber aufwendig und auch kostspielig. So müssen hohe Ströme zunächst über Stromwandler erfasst und das sekundärseitige Stromwandlersignal über Signalumformer normiert werden, damit es digitalisiert werden kann. Dieses digitalisierte Signal wird anschließend in zusätzlicher Hardware aufbereitet, um es am PC zu visualisieren. Möchte man zudem über den Stromfluss hinaus weitere potenziell relevante Informationen erfassen, z. B. cos Phi zur Ermittlung von Blindleistungsverlusten, ist die Integration weiterer Hardwarekomponenten notwendig. Alle genannten Geräte benötigen außerdem eine Eigenversorgung, so dass die gesamte Prozedur mit sehr hohem Planungs-, Projektierungs- und Installationsaufwand verbunden ist.       Intelligente Power Distributions Lösung
Damit dieser technische und zeitliche Aufwand schon bald der der Vergangenheit angehört, stellt die Delta Control Gesellschaft für Automation mbH eine innovative Lösung vor. Mit der Delta Control iPDU (intelligent Power Distribution) entwickelte das Kölner Unternehmen, gefördert durch das Bundesministerium für Wirtschaft und Technik, ein Verfahren, das alle Daten zum Stromverbrauch vor Ort  aufnimmt, speichert, dokumentiert und für die Visualisierung über einen Webbrowser bereit stellt. Für den industriellen Einsatz entwickelt, kann mit dieser Innovation überall dort gemessen werden, wo hohe Ströme fließen oder Steckdosen nicht vorhanden sind. Die Messbereiche werden dabei analog zum Übersetzungsverhältnis der Stromwandler parametriert.   Alles in einem

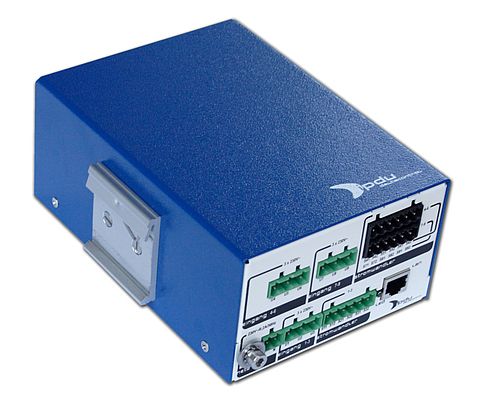

Als echte Plug & Play-Lösung vereint die Delta Control iPDU alle für die Messwerterfassung, Speicherung und Visualisierung von Energiedaten notwendigen Features in einer kompakten Einheit (Breite: 120mm, Höhe: 70mm, Tiefe: 170 mm) für die Hutschienenmontage. Das Gerät verfügt über neun Kanäle und erfasst für jeden Kanal Strom, Spannung und cos Phi. Die jeweiligen Wirk-, Schein- und Blindleistungen werden hierbei ebenfalls berechnet und separat gespeichert und visualisiert.
Eine von den Messkanälen galvanisch getrennte Ethernet-Schnittstelle überträgt die Daten im Sekundentakt auf einen PC zur Visualisierung oder in eine dem System überlagerte Energiemanagement-Software. Darüber hinaus können die Energiedaten zur Steuerung oder Regelung von Prozessen via TCP/IP kontinuierlich in Steuerungs-  oder Prozessleitsysteme übertragen werden.   Messdaten zum Energieverbrauch können freilich immer nur so wertvoll sein, wie es die Genauigkeit eines Messgerätes zulässt. Auch in diesem Zusammenhang überzeugt  die Delta Control iPDU mit zahlreichen innovativen  Merkmalen.   Messkategorie KAT III und hohe Genauigkeit
So erfüllt das Gerät die Niederspannungsrichtlinie Kategorie III gemäß IEC 61010-1 (EU-Konformitätsnachweis zu den Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte) und ist für diese Kategorie zum Patent angemeldet. Damit ist die Neuentwicklung von Delta Control das erste Gerät seiner Art, das diese  Richtlinie erfüllt und somit für den Einsatz in Unterverteilungen geeignet ist. Darüber hinaus ist das Gerät vom VDE gemäß EMV-Prüfung nach EN 61326-1 zertifiziert. Als Leistungsmessgerät liefert das Gerät Messdaten mit einer Genauigkeitsklasse von 0,1 gemäß DIN 1319 (EN 60051) wenn die Stromkreise kalibriert sind.   Breites Einsatzspektrum
Die potenziellen Einsatzgebiete dieser kosteneffizienten wie unkomplizierten Lösung erstrecken sich hierbei über ein breites Applikationsspektrum in der Industrie, in Rechenzentren sowie  Gebäude-Management, um nur einige wenige Beispiele zu nennen. Mit der Entwicklung der Delta Control iPDU ist jetzt erstmals die Messwerterfassung, Speicherung und Visualisierung und Dokumentation von Energiedaten via Plug & Play realisierbar. Autor: Martinus Menne, freier Journalist, Drolshagen
